Instalacja halogenów wpuszczanych wygląda prosto tylko z zewnątrz. W środku decydują trzy rzeczy: napięcie opraw, sposób prowadzenia przewodów i miejsce na transformator albo złączki. Poniżej pokazuję, jak podłączyć halogeny sufitowe bez chaosu, na co zwrócić uwagę przed pierwszym cięciem w płycie GK i jak uniknąć problemów, które później kończą się miganiem, grzaniem lub trudnym serwisem.
Najważniejsze decyzje, które trzeba podjąć przed montażem
- Najpierw sprawdź, czy oprawa jest na 230 V GU10, czy na 12 V MR16/GU5.3, bo od tego zależy cały schemat połączeń.
- W wersji 230 V halogeny podłączasz bezpośrednio do instalacji przez złączki, a w 12 V potrzebujesz transformatora lub zasilacza zgodnego z oprawą.
- Wszystkie punkty świetlne łączy się równolegle, nie szeregowo.
- Transformator musi mieć zapas mocy i być dostępny do serwisu, nie schowany na stałe bez dostępu.
- W suficie podwieszanym liczy się też temperatura pracy oprawy i poprawny rozstaw, zwykle około 60-90 cm między punktami oraz co najmniej 10 cm od ściany, jeśli producent nie podaje inaczej.
- Jeśli instalacja jest stara, wilgotna albo nie masz pewności co do obwodu, lepiej zatrzymać się przed podłączeniem i wezwać elektryka.
Najpierw sprawdź, z czym masz do czynienia
Tu zwykle zaczyna się cały sukces albo cały kłopot. Oprawy sufitowe wyglądają podobnie, ale technicznie mogą działać zupełnie inaczej: jedne zasilasz bezpośrednio z sieci 230 V, inne pracują na 12 V i wymagają transformatora. Ja zawsze odczytuję oznaczenie na oprawie, trzonku i zasilaczu, zanim ruszę z montażem, bo późniejsze poprawki są po prostu niepotrzebnie drogie.
| Cecha | 230 V GU10 | 12 V MR16 / GU5.3 |
|---|---|---|
| Podłączenie | Bezpośrednio do instalacji, przez złączki | Przez transformator lub zasilacz 12 V |
| Poziom komplikacji | Niższy | Wyższy, bo dochodzi dodatkowy element |
| Serwis | Prostsza wymiana źródła światła | Trzeba kontrolować także transformator |
| Współpraca z LED | Zwykle bezproblemowa przy dobrym źródle | Wymaga sprawdzenia zgodności z transformatorem |
| Typowe ryzyko | Złe podłączenie L, N lub PE | Miganie, buczenie, zbyt mała moc zasilacza |
W praktyce najwięcej zamieszania robi przejście z klasycznego halogenu na LED. Wtedy sam trzonek może pasować, ale elektronika już niekoniecznie. Jeśli masz instalację 12 V, nie zakładaj z góry, że każda żarówka LED ruszy na starym transformatorze. To właśnie ta drobna różnica najczęściej decyduje, czy światło działa bezproblemowo, czy tylko na papierze.
Co przygotować, zanim dotkniesz przewodów
Przy takiej robocie liczy się porządek, nie improwizacja. Ja kompletuję wszystko wcześniej, bo w suficie podwieszanym nikt nie chce wracać dwa razy po złączkę czy otwornicę.- tester napięcia lub najlepiej próbnik dwubiegunowy
- złączki instalacyjne, najczęściej typu WAGO lub równoważne
- śrubokręty, szczypce, nożyk i miarkę
- otwornicę dopasowaną do średnicy oprawy
- przewód dobrany do obwodu oświetleniowego, w wielu domach spotyka się 3×1,5 mm², ale zawsze trzymaj się projektu i zabezpieczenia obwodu
- transformator lub zasilacz, jeśli oprawy są niskonapięciowe
Najważniejsze jest jednak coś mniej spektakularnego: odłącz odpowiedni obwód w rozdzielnicy i sprawdź brak napięcia. Samo wyłączenie jednego włącznika ściennego nie wystarcza. Jeśli pracujesz przy suficie, nie opieraj się na domysłach, tylko na pomiarze. To nie jest detal, tylko podstawowy warunek bezpiecznego montażu.
Jeśli planujesz nową instalację, od razu przemyśl też lokalizację punktów świetlnych. Przy równomiernym oświetleniu sprawdza się zwykle rozstaw około 60-90 cm, a pierwszy punkt warto odsunąć od ściany o mniej więcej 10 cm, chyba że karta oprawy zaleca inaczej. Dzięki temu unikniesz ciemnych pasów i nie będziesz później przesuwać otworów w płycie GK.

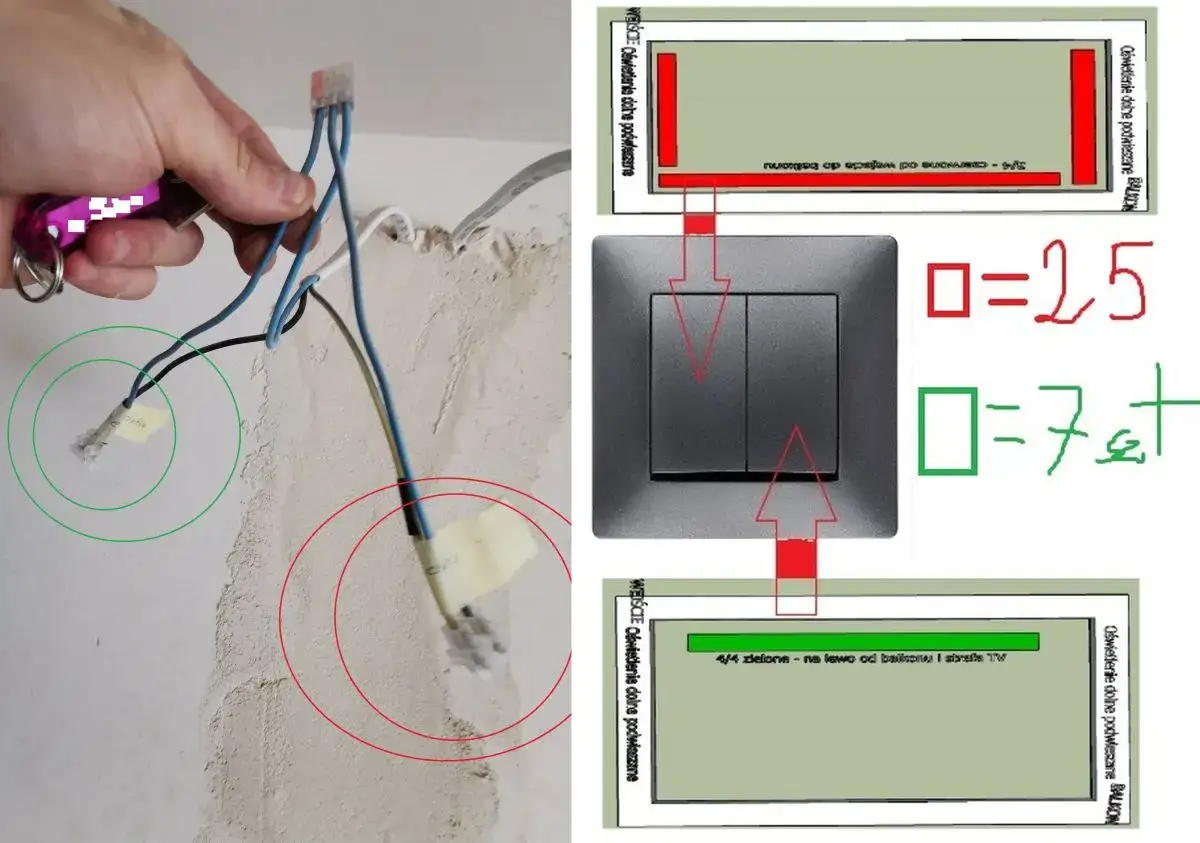

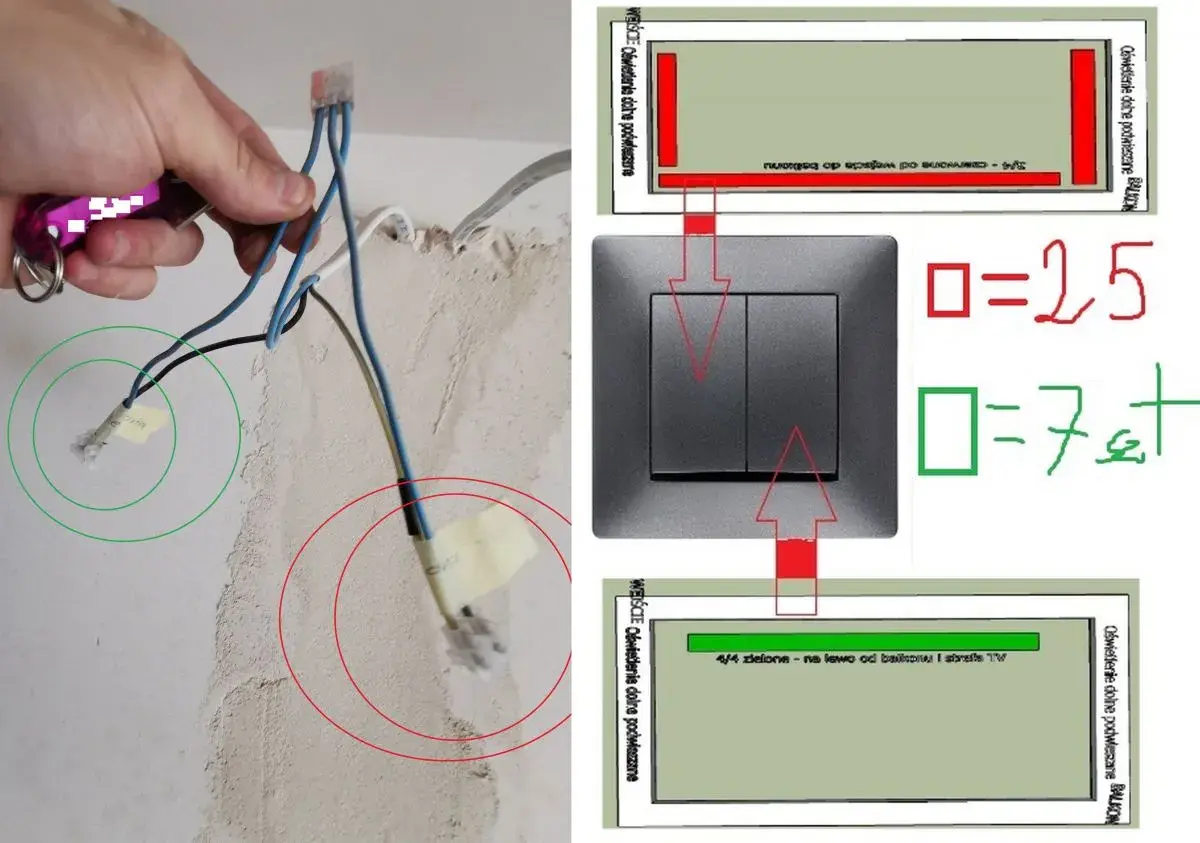

Jak podłączyć halogeny sufitowe 230 V bez transformatora
Wersja 230 V jest najprostsza, bo odpada osobny transformator. Zasilanie trafia bezpośrednio na oprawę, a przy lampach z trzonkiem GU10 zwykle pracujesz jak przy klasycznym punkcie oświetleniowym: faza, neutralny i przewód ochronny, jeśli oprawa go wymaga.
- Wyłącz zasilanie obwodu i potwierdź brak napięcia miernikiem.
- Wyprowadź przewód zasilający do miejsca pierwszej oprawy albo puszki łączeniowej.
- Połącz przewody w złączce: L do fazy, N do neutralnego, PE do ochronnego, jeśli oprawa ma taki zacisk. W praktyce w polskich instalacjach faza to zwykle brązowy lub czarny, neutralny niebieski, a ochronny żółto-zielony, ale kolor zawsze warto potwierdzić pomiarem.
- Jeśli kilka punktów ma pracować na jednym obwodzie, łącz je równolegle, prowadząc zasilanie dalej do kolejnych opraw.
- Wsuń oprawę w otwór i zablokuj ją sprężynami montażowymi.
- Załóż źródło światła i sprawdź działanie po ponownym załączeniu zasilania.
W praktyce lubię jeszcze jeden prosty test: po montażu zostawiam instalację na kilkanaście minut i sprawdzam, czy oprawa nie nagrzewa się nienaturalnie i czy nic nie brzęczy. Jeżeli słychać nietypowe dźwięki, coś jest podłączone nie tak albo elementy nie współpracują ze sobą poprawnie. To szybciej wychwycić od razu niż po zabudowaniu sufitu.
Jak poprowadzić instalację 12 V z transformatorem
Przy 12 V całość robi się bardziej wrażliwa na szczegóły. Najpierw zasilasz transformator z sieci 230 V, a dopiero z jego wyjścia prowadzisz niskie napięcie do opraw MR16 lub G4. Z punktu widzenia praktyki montażowej najważniejsze są trzy rzeczy: dobór mocy, miejsce montażu i sposób połączenia lamp.
Układ połączeń powinien być równoległy. To oznacza, że każda oprawa dostaje zasilanie z tego samego źródła, a nie przelatuje przez następną. Przy niskim napięciu to ma znaczenie, bo spadki napięcia i różnice w długości przewodów zaczynają być zauważalne szybciej niż przy 230 V.
| Co sprawdzić | Na co patrzę w praktyce |
|---|---|
| Moc transformatora | Suma mocy źródeł plus zapas, zwykle około 15-20% |
| Typ wyjścia | AC lub DC zgodnie z oprawą i źródłem LED |
| Dostęp serwisowy | Transformator musi być osiągalny po montażu |
| Wentylacja | Nie chowam go w miejscu, gdzie nie ma przepływu powietrza |
| Długość przewodów | Im krótsze odcinki 12 V, tym mniejsze ryzyko spadku napięcia |
Przykład z życia jest prosty: jeśli masz cztery źródła po 20 W, suma wynosi 80 W. Ja nie dobieram wtedy transformatora na styk, tylko patrzę raczej w stronę 100-105 W, żeby instalacja nie pracowała cały czas na granicy możliwości. To samo dotyczy LED-ów: niższy pobór mocy nie oznacza, że stary elektroniczny transformator na pewno będzie działał poprawnie. Czasem potrzebuje on minimalnego obciążenia i bez niego zaczyna migać albo nie startuje.
Jeżeli wymieniasz stare halogeny 12 V na LED, sprawdź też, czy nowa żarówka współpracuje z konkretnym typem zasilacza. To właśnie na tym etapie najczęściej pojawia się problem, którego nie widać w sklepie: oprawa pasuje mechanicznie, ale po włączeniu światło pulsuje, rozgrzewa się za mocno albo świeci nierówno. W starszych układach zasilacz bywa po prostu zbyt „kapryśny” dla bardzo małego obciążenia LED.
Montaż oprawy w suficie podwieszanym krok po kroku
Sam montaż mechaniczny nie jest trudny, ale wymaga dokładności. Jeśli pracujesz w płycie GK, najpierw wyznaczam oś punktów, potem sprawdzam, czy nad miejscem otworu nie biegną profile, przewody albo inne instalacje. Dopiero wtedy sięgam po otwornicę.
- Oznacz miejsca otworów zgodnie z projektem i zachowaj równy rozstaw.
- Wytnij otwór pod konkretną średnicę oprawy.
- Przeprowadź przewód do otworu i przygotuj końcówki do połączenia.
- Podłącz przewody odpowiednie dla danego systemu: bezpośrednio w 230 V albo przez transformator w 12 V.
- Wciśnij oprawę w otwór i rozłóż sprężyny montażowe.
- Załóż źródło światła i sprawdź, czy pierścień lub maskownica siedzą równo z powierzchnią sufitu.
Warto pamiętać, że oprawa nie może być dociśnięta na siłę, jeśli otwór jest zbyt mały. Z kolei zbyt duży otwór kończy się luzem i nieestetyczną szczeliną. Ja zawsze dopasowuję wymiary do konkretnego modelu, a nie na oko, bo różnica kilku milimetrów później widać z podłogi od razu.
Jeśli w suficie są warstwy izolacji, zostaw oprawie przestrzeń zgodną z kartą produktu. Halogeny grzeją wyraźnie mocniej niż LED-y, więc zamknięcie ich w ciasnej kieszeni pod izolacją to proszenie się o skrócenie żywotności albo przegrzewanie. W takich miejscach bardziej opłaca się użyć oprawy i źródła, które realnie pasują do warunków pracy, niż później walczyć z awariami.
Najczęstsze błędy, które psują efekt albo bezpieczeństwo
Przy tej pracy powtarzają się właściwie te same potknięcia. Gdy je znam, oszczędzam sobie drugiej wizyty na drabinie i nie tłumaczę później, dlaczego jedna lampa świeci inaczej niż reszta.
- Łączenie lamp 12 V szeregowo zamiast równolegle.
- Montaż transformatora w miejscu bez dostępu serwisowego.
- Dobór źródeł LED bez sprawdzenia kompatybilności z zasilaczem.
- Przecenianie rozstawu punktów i zostawianie ciemnych stref przy ścianach.
- Wykonywanie połączeń bez wcześniejszego odłączenia i sprawdzenia zasilania.
- Upychanie przewodów i złączek w zbyt małej przestrzeni nad sufitem.
- Ignorowanie temperatury pracy oprawy, szczególnie przy halogenach klasycznych.
Kiedy lepiej zatrzymać się i wezwać elektryka
Są sytuacje, w których samodzielny montaż nie ma sensu. Ja nie próbowałbym go na ślepo, jeśli instalacja jest stara, przewody mają niepewne oznaczenia, obwód nie jest jednoznacznie opisany albo w grę wchodzi łazienka i strefy podwyższonej wilgotności. W takich warunkach liczy się nie tylko samo światło, ale też poprawny dobór oprawy i osprzętu.Pomoc fachowca jest rozsądna także wtedy, gdy:
- musisz przerobić istniejący obwód, a nie tylko podłączyć nowe punkty;
- w suficie brakuje miejsca na transformator albo puszkę łączeniową;
- planujesz ściemnianie i nie masz pewności, czy źródła oraz regulator są zgodne;
- po włączeniu światła pojawia się buczenie, migotanie lub różnica jasności między punktami;
- instalacja była już kilka razy poprawiana i nie ma pewności, co jest gdzie połączone.
To nie jest zachęta do rezygnacji z prostych prac, tylko trzeźwa ocena ryzyka. Samodzielnie da się zamontować wiele opraw, ale kiedy wchodzą w grę stare przewody, wilgoć albo nietypowy transformator, oszczędność czasu bywa pozorna. Jedna dobrze wykonana wizyta elektryka często kończy temat lepiej niż trzy poprawki wykonane po omacku.
Co sprawdzić po montażu, żeby instalacja działała długo i bez niespodzianek
Po uruchomieniu nie kończę pracy od razu. Zostawiam instalację włączoną na kilka lub kilkanaście minut i patrzę, czy wszystkie punkty świecą równo, czy nie widać migotania i czy temperatura opraw jest zgodna z oczekiwaniem. Przy 12 V sprawdzam też, czy transformator nie wydaje niepokojącego dźwięku i czy nie jest schowany tak, że nie ma czym oddychać.
Jeśli wymieniasz klasyczne halogeny na LED, zwróć uwagę na trzy rzeczy: barwę światła, moc rzeczywistą i możliwość ściemniania. W nowoczesnych wnętrzach najczęściej lepiej pracują źródła o stabilnej charakterystyce, nawet jeśli ich moc jest niższa niż dawnych żarników. Dzięki temu zyskujesz mniejsze nagrzewanie sufitu i mniej problemów serwisowych po drodze.
Najpraktyczniejsza zasada jest prosta: dobierz napięcie, połączenia i osprzęt do konkretnej oprawy, a nie odwrotnie. Gdy te trzy elementy pasują do siebie od początku, montaż jest szybki, a późniejsza obsługa ogranicza się zwykle do zwykłej wymiany źródła światła.
