Diody - Rodzaje i zastosowania - Jak wybrać do projektu?

Dioda to jeden z najbardziej fundamentalnych elementów elektronicznych, stanowiący kamień węgielny niemal każdego obwodu, od prostych zasilaczy po zaawansowane układy cyfrowe. Jej unikalna zdolność do przewodzenia prądu tylko w jednym kierunku sprawia, że jest niezastąpiona w wielu aplikacjach. Ten artykuł to kompleksowy przewodnik po różnorodnych typach diod półprzewodnikowych, ich zasadach działania, kluczowych właściwościach oraz praktycznych zastosowaniach, który pomoże zrozumieć, którą diodę wybrać do konkretnego zadania.

Dioda: Dlaczego ten mały element zrewolucjonizował elektronikę?

Dioda to dwuelektrodowy element elektroniczny, którego główną cechą jest niesymetryczne przewodzenie prądu. Oznacza to, że pozwala na swobodny przepływ prądu w jednym kierunku (kierunku przewodzenia), jednocześnie skutecznie blokując go w kierunku przeciwnym (kierunku zaporowym). Ta prosta, lecz potężna właściwość czyni diody niezastąpionymi w wielu obwodach, pełniąc funkcje od prostowania prądu po stabilizację napięcia czy generowanie światła.

Serce diody – jak działa złącze p-n?

Większość współczesnych diod opiera się na tak zwanym złączu p-n, które powstaje przez połączenie dwóch typów półprzewodników: typu p (z dominującymi nośnikami ładunku dodatniego, czyli "dziurami") i typu n (z dominującymi nośnikami ujemnymi, czyli elektronami). Na granicy tych dwóch obszarów elektrony z obszaru n dyfundują do obszaru p, a dziury z obszaru p do obszaru n. Tworzy to obszar zubożony o nośniki ładunku, zwany warstwą zaporową. Warstwa ta działa jak bariera potencjału, uniemożliwiając swobodny przepływ prądu bez zewnętrznego napięcia. Jej szerokość i wysokość bariery decydują o właściwościach diody.

Przewodzenie i blokowanie: Klucz do jednokierunkowego przepływu prądu

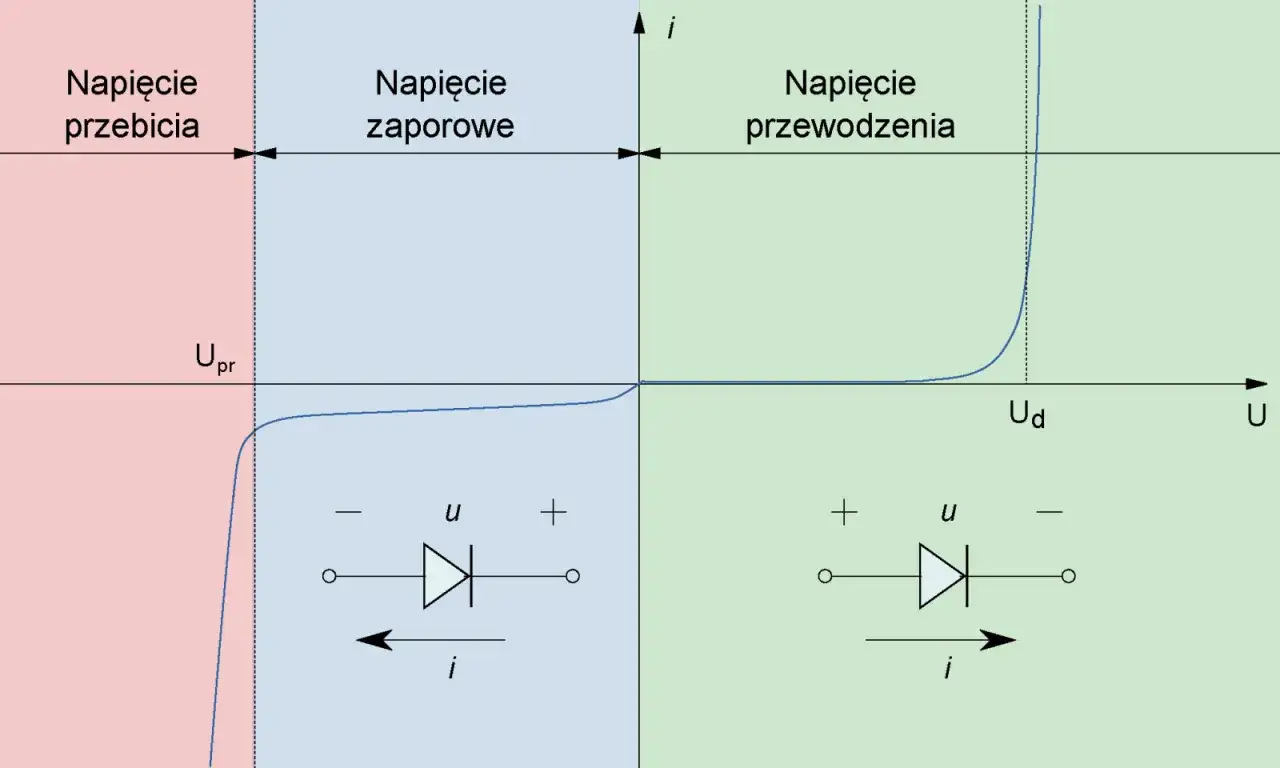

Kiedy do diody przyłożymy napięcie w kierunku przewodzenia (plus do obszaru p, minus do obszaru n), warstwa zaporowa ulega zwężeniu, a bariera potencjału obniża się. Po przekroczeniu pewnego progu (napięcia progowego, np. około 0,7 V dla diod krzemowych) elektrony i dziury zaczynają masowo rekombinować w złączu, umożliwiając swobodny przepływ prądu. Mówimy wtedy o polaryzacji w kierunku przewodzenia. Natomiast, gdy przyłożymy napięcie w kierunku zaporowym (plus do obszaru n, minus do obszaru p), warstwa zaporowa rozszerza się, a bariera potencjału rośnie, skutecznie blokując przepływ prądu (poza bardzo małym prądem wstecznym). Dzięki temu dioda działa jak jednokierunkowy "zawór" dla prądu elektrycznego, przepuszczając go tylko w jedną stronę.

Dioda prostownicza – cichy bohater każdego zasilacza

Dioda prostownicza to prawdopodobnie najbardziej rozpowszechniony typ diody, stanowiący fundament niemal każdego urządzenia elektronicznego. Jej głównym zadaniem jest przekształcanie prądu przemiennego (AC) na prąd stały (DC), co jest niezbędne do zasilania większości układów elektronicznych.

Od prądu przemiennego do stałego: Rola diody w procesie prostowania

Proces prostowania polega na eliminacji ujemnych (lub dodatnich, w zależności od konfiguracji) połówek sinusoidy prądu przemiennego. Dioda prostownicza, dzięki swojej jednokierunkowej przewodności, pozwala na przepływ prądu tylko wtedy, gdy napięcie na jej anodzie jest wyższe niż na katodzie. W prostowniku jednopołówkowym dioda przepuszcza tylko jedną połówkę fali AC. W bardziej zaawansowanych układach, takich jak prostowniki dwupołówkowe czy popularny mostek Graetza (składający się z czterech diod), diody efektywnie wykorzystują obie połówki fali, co prowadzi do bardziej efektywnego prostowania i mniejszych tętnień napięcia wyjściowego. Po wyprostowaniu prąd jest zazwyczaj filtrowany kondensatorami, aby uzyskać jak najbardziej stabilne napięcie stałe.

Kluczowe parametry: Maksymalny prąd i napięcie wsteczne

Przy wyborze diody prostowniczej kluczowe są dwa parametry: maksymalny prąd przewodzenia (If) oraz maksymalne napięcie wsteczne (Vrrm). Maksymalny prąd przewodzenia określa największy prąd, jaki dioda może bezpiecznie przewodzić w kierunku przewodzenia bez uszkodzenia. Należy zawsze dobierać diodę z zapasem, aby uniknąć jej przegrzania. Maksymalne napięcie wsteczne (Peak Inverse Voltage – PIV, lub Peak Repetitive Reverse Voltage – Vrrm) to z kolei największe napięcie, jakie dioda może wytrzymać w kierunku zaporowym, zanim nastąpi jej przebicie i uszkodzenie. Ignorowanie tych parametrów może prowadzić do awarii zasilacza lub całego urządzenia.

Gdzie ją znajdziesz? Praktyczne przykłady zastosowań

Diody prostownicze są wszechobecne w naszym otoczeniu. Znajdziesz je w zasilaczach sieciowych do laptopów, smartfonów, telewizorów i praktycznie każdego urządzenia elektronicznego, które wymaga zasilania prądem stałym. Są również kluczowym elementem ładowarek akumulatorów, gdzie zapewniają prawidłowy kierunek przepływu prądu do baterii. Nawet w samochodach, w alternatorze, diody prostownicze zamieniają prąd przemienny generowany przez prądnicę na prąd stały, który zasila elektronikę pojazdu i ładuje akumulator. Ich niezawodność i prostota sprawiają, że są one prawdziwymi, choć często niedocenianymi, bohaterami współczesnej elektroniki.

Dioda Zenera: Strażnik stabilnego napięcia

W przeciwieństwie do diod prostowniczych, które mają skutecznie blokować prąd w kierunku zaporowym, dioda Zenera została zaprojektowana tak, aby celowo wykorzystywać zjawisko przebicia w tym kierunku. Jest to element niezwykle cenny w układach wymagających stabilnego napięcia, niezależnie od wahań napięcia wejściowego czy obciążenia.

Jak działa przebicie Zenera i dlaczego jest ono pożyteczne?

Dioda Zenera, podobnie jak inne diody, przewodzi prąd w kierunku przewodzenia. Jej unikalna cecha ujawnia się jednak w polaryzacji zaporowej. Kiedy napięcie wsteczne osiągnie określoną wartość, zwaną napięciem Zenera (Vz), następuje kontrolowane przebicie złącza. W przeciwieństwie do destrukcyjnego przebicia w zwykłej diodzie, w diodzie Zenera zjawisko to jest odwracalne i nie prowadzi do uszkodzenia elementu. Co więcej, po osiągnięciu Vz, dioda utrzymuje na sobie niemal stałe napięcie, nawet gdy prąd płynący przez nią znacząco się zmienia. To właśnie ta zdolność do utrzymywania stabilnego napięcia w kierunku zaporowym czyni ją tak pożyteczną.

Napięcie Zenera (Vz) – najważniejszy parametr, który musisz znać

Kluczowym parametrem diody Zenera jest jej napięcie Zenera (Vz), które określa wartość napięcia, jaką dioda będzie stabilizować. Diody Zenera są dostępne w szerokim zakresie napięć Vz, od kilku woltów do kilkuset woltów. Wybierając diodę Zenera, należy zwrócić uwagę także na jej maksymalną moc strat (Pd) oraz prąd Zenera (Iz), który określa zakres prądów, dla których dioda efektywnie stabilizuje napięcie. Zbyt mały lub zbyt duży prąd może skutkować niestabilnością lub uszkodzeniem diody.

Zastosowania: Od stabilizatorów po układy zabezpieczające

Głównym zastosowaniem diod Zenera jest stabilizacja napięcia. Można je znaleźć w prostych stabilizatorach napięcia, gdzie w połączeniu z rezystorem tworzą podstawowy układ stabilizujący napięcie wyjściowe. Są również wykorzystywane jako referencje napięcia w bardziej złożonych układach, takich jak przetwornice DC-DC czy precyzyjne źródła napięcia. Ponadto, diody Zenera pełnią funkcję zabezpieczeń przeciwprzepięciowych, chroniąc wrażliwe elementy elektroniczne przed chwilowymi skokami napięcia, które mogłyby je uszkodzić. Ich zdolność do szybkiego reagowania na zmiany napięcia sprawia, że są niezastąpione w ochronie cennych układów.

Dioda LED: Jak półprzewodnik zamienia prąd w światło?

Dioda elektroluminescencyjna, powszechnie znana jako LED (Light Emitting Diode), to jeden z najbardziej rozpoznawalnych i dynamicznie rozwijających się typów diod. Jej zdolność do zamiany energii elektrycznej bezpośrednio w światło zrewolucjonizowała branżę oświetleniową i wyświetlaczy.

Zjawisko elektroluminescencji w praktyce

Podstawą działania diody LED jest zjawisko elektroluminescencji. Kiedy prąd przepływa przez złącze p-n diody LED w kierunku przewodzenia, elektrony z obszaru n i dziury z obszaru p rekombinują (łączą się) w warstwie zaporowej. Podczas tej rekombinacji, elektrony przechodzą na niższe poziomy energetyczne, uwalniając nadmiar energii w postaci fotonów, czyli kwantów światła. Kolor emitowanego światła zależy od składu chemicznego materiału półprzewodnikowego użytego do budowy diody. To właśnie ten proces sprawia, że dioda LED świeci, zużywając przy tym znacznie mniej energii niż tradycyjne żarówki.

Napięcie przewodzenia a kolor – co je łączy?

Istnieje bezpośredni związek między napięciem przewodzenia (Uf) diody LED a kolorem emitowanego przez nią światła. Dzieje się tak, ponieważ energia fotonu (a tym samym jego kolor) jest proporcjonalna do szerokości przerwy energetycznej materiału półprzewodnikowego. Im większa energia fotonu (np. światło niebieskie lub ultrafioletowe), tym wyższe napięcie przewodzenia jest wymagane do jego emisji. Dlatego też diody LED czerwone mają zazwyczaj niższe napięcie przewodzenia (około 1.8-2.2 V) niż diody zielone (2.8-3.5 V) czy niebieskie (3.0-3.6 V). Ta zależność jest kluczowa przy projektowaniu obwodów zasilających diody LED, ponieważ wymaga stosowania odpowiednich rezystorów ograniczających prąd lub sterowników.

Nie tylko oświetlenie: Diody LED jako wskaźniki i elementy wyświetlaczy

Początkowo diody LED były wykorzystywane głównie jako wskaźniki stanu w urządzeniach elektronicznych, sygnalizując włączenie, wyłączenie czy aktywność. Dziś ich zastosowania są znacznie szersze. Są podstawą nowoczesnego oświetlenia, zarówno domowego, jak i przemysłowego, oferując wysoką efektywność energetyczną i długą żywotność. Znajdziemy je również w wyświetlaczach różnego rodzaju: od prostych siedmiosegmentowych wyświetlaczy w zegarkach i kalkulatorach, przez podświetlenie ekranów LCD w telewizorach i smartfonach, aż po zaawansowane panele OLED i MicroLED, które oferują niesamowitą jakość obrazu i kontrast. Ich wszechstronność i ciągły rozwój sprawiają, że LEDy pozostają w czołówce innowacji elektronicznych.

Dioda Schottky'ego: Mistrzyni prędkości i wydajności

Dioda Schottky'ego to wyspecjalizowany typ diody, ceniony w elektronice za swoje unikalne właściwości: bardzo niskie napięcie przewodzenia i niezwykle szybki czas przełączania. Te cechy sprawiają, że jest niezastąpiona w aplikacjach, gdzie liczy się każda milisekunda i minimalizacja strat energii.

Złącze metal-półprzewodnik: Czym różni się od standardowego p-n?

Kluczową różnicą konstrukcyjną diody Schottky'ego jest to, że zamiast standardowego złącza p-n, wykorzystuje ona złącze metal-półprzewodnik. Zazwyczaj jest to połączenie metalu (np. aluminium, platyny, chromu) z półprzewodnikiem typu n (najczęściej krzemem). Brak obszaru p oznacza brak dziur jako nośników mniejszościowych, co eliminuje zjawisko gromadzenia się ładunków w złączu, które występuje w diodach złączowych p-n. Ta uproszczona struktura złącza jest odpowiedzialna za jej wyjątkowe właściwości.

Niskie napięcie przewodzenia i ultraszybkie przełączanie – główne zalety

Główne zalety diod Schottky'ego to bardzo niskie napięcie przewodzenia, które typowo wynosi od 0,2 V do 0,4 V (w porównaniu do 0,7 V dla diod krzemowych p-n). Dzięki temu straty mocy w kierunku przewodzenia są znacznie mniejsze, co przekłada się na wyższą efektywność energetyczną. Drugą kluczową cechą jest niezwykle krótki czas przełączania. Brak nośników mniejszościowych oznacza, że dioda Schottky'ego może bardzo szybko przechodzić ze stanu przewodzenia do stanu zaporowego i odwrotnie, bez efektu "magazynowania" ładunku. To sprawia, że jest idealna do zastosowań wysokiej częstotliwości, gdzie inne diody byłyby zbyt wolne.

Idealne zastosowania: Zasilacze impulsowe i obwody wysokiej częstotliwości

Dzięki swoim unikalnym właściwościom, diody Schottky'ego są powszechnie stosowane w zasilaczach impulsowych (SMPS - Switched-Mode Power Supplies) i przetwornicach DC-DC, gdzie ich niska strata mocy i szybkie przełączanie znacząco poprawiają wydajność. Są również nieocenione w układach wysokiej częstotliwości, takich jak układy radiowe, mikrofalowe czy detektory. Często wykorzystuje się je także w obwodach zabezpieczających przed odwrotną polaryzacją, gdzie ich niski spadek napięcia minimalizuje straty energii. Według danych Wikipedia, diody Schottky'ego znajdują zastosowanie również w układach prostowniczych o niskim napięciu wyjściowym, gdzie spadek napięcia na diodzie ma krytyczne znaczenie dla efektywności.

Poznaj inne wyspecjalizowane diody, które warto znać

Oprócz najbardziej popularnych typów, świat diod półprzewodnikowych oferuje wiele innych, wyspecjalizowanych rozwiązań, które pełnią kluczowe funkcje w specyficznych aplikacjach. Warto poznać kilka z nich, aby docenić pełen zakres możliwości, jakie oferują te wszechstronne elementy.

Fotodioda: Kiedy światło staje się prądem

Fotodioda to element, który działa w sposób odwrotny do diody LED – zamiast emitować światło, generuje prąd elektryczny pod wpływem padającego na nią światła. Zasada jej działania polega na tym, że fotony padające na złącze p-n diody wzbudzają elektrony, tworząc pary elektron-dziura, które pod wpływem pola elektrycznego w złączu są rozdzielane, generując prąd. Fotodiody są niezwykle czułe na światło i znajdują szerokie zastosowanie jako detektory światła w czujnikach optycznych, pilotach zdalnego sterowania, czytnikach kodów kreskowych, a także w fotometrach do pomiaru natężenia światła. Są również podstawą działania paneli fotowoltaicznych, gdzie przekształcają energię słoneczną w energię elektryczną.

Dioda pojemnościowa (warikap): Jak stroić obwody za pomocą napięcia?

Dioda pojemnościowa, znana również jako warikap (varactor diode), to dioda, której pojemność złącza p-n zmienia się w zależności od przyłożonego do niej napięcia zaporowego. Im większe napięcie zaporowe, tym szersza warstwa zaporowa i mniejsza pojemność diody. Ta unikalna właściwość pozwala na elektroniczne strojenie obwodów rezonansowych bez użycia mechanicznych elementów. Warikapy są powszechnie stosowane w odbiornikach radiowych i telewizyjnych do precyzyjnego dostrajania częstotliwości, w generatorach napięciowo sterowanych (VCO) oraz w modulatorach częstotliwości. Są kluczowe tam, gdzie wymagana jest dynamiczna zmiana parametrów obwodu za pomocą sygnału elektrycznego.

Dioda impulsowa: Gdy liczy się każda nanosekunda

Diody impulsowe to specjalna kategoria diod zaprojektowanych do pracy z bardzo krótkimi impulsami prądu i napięcia, charakteryzujące się ekstremalnie krótkim czasem przełączania. Ich konstrukcja jest zoptymalizowana pod kątem minimalizacji pojemności złącza i czasu rekombinacji nośników, co pozwala na błyskawiczne przejście ze stanu przewodzenia do zaporowego. Są one niezbędne w układach wielkiej częstotliwości, gdzie standardowe diody byłyby zbyt wolne i wprowadzałyby zniekształcenia sygnału. Znajdują zastosowanie w technice cyfrowej, szybkich przełącznikach, układach detekcji i demodulacji, a także w urządzeniach radarowych i komunikacyjnych, gdzie precyzja czasowa jest absolutnie krytyczna.

Jak dobrać odpowiednią diodę do swojego projektu? Praktyczny poradnik

Wybór odpowiedniej diody do projektu elektronicznego może wydawać się skomplikowany ze względu na mnogość dostępnych typów i parametrów. Jednak stosując się do kilku prostych zasad, można znacząco ułatwić ten proces i uniknąć kosztownych błędów. Pamiętaj, że dioda to nie tylko prosty "zawór" – to precyzyjny komponent, którego właściwości muszą idealnie pasować do wymagań obwodu.

Analiza parametrów: Na co zwrócić uwagę w karcie katalogowej?

Karta katalogowa (datasheet) to Twoje najważniejsze źródło informacji o diodzie. Zawsze dokładnie ją analizuj. Oto kluczowe parametry, na które należy zwrócić uwagę:

• Maksymalny prąd przewodzenia (If): Największy prąd, jaki dioda może przewodzić w sposób ciągły. Zawsze wybieraj diodę z If znacznie większym niż maksymalny prąd, jaki spodziewasz się w obwodzie.
• Maksymalne napięcie wsteczne (Vrrm): Największe napięcie, jakie dioda może wytrzymać w kierunku zaporowym. Musi być wyższe niż maksymalne napięcie występujące w obwodzie w tym kierunku.
• Napięcie przewodzenia (Uf): Spadek napięcia na diodzie w kierunku przewodzenia przy określonym prądzie. Ma to wpływ na straty mocy i wydajność.
• Czas przełączania (trr): Czas potrzebny diodzie do przejścia ze stanu przewodzenia do zaporowego. Krytyczny dla aplikacji wysokiej częstotliwości.
• Moc strat (Pd): Maksymalna moc, jaką dioda może rozproszyć w postaci ciepła. Należy pamiętać o odpowiednim chłodzeniu.
• Temperatura pracy: Zakres temperatur, w których dioda może bezpiecznie funkcjonować.

Krok 1: Określ wymagany prąd i napięcie pracy

Zacznij od podstaw: jakie jest maksymalne napięcie i prąd, które dioda będzie musiała przewodzić lub blokować w Twoim obwodzie? Czy będzie to prąd stały czy zmienny? Jakie są wartości szczytowe? Odpowiedzi na te pytania natychmiast zawężą krąg poszukiwań do odpowiednich diod prostowniczych lub Zenera, o odpowiednich parametrach If i Vrrm.

Krok 2: Zastanów się nad wymaganą szybkością działania

Jeśli projektujesz układy wysokiej częstotliwości, zasilacze impulsowe, przetwornice czy obwody cyfrowe, czas przełączania diody staje się absolutnie kluczowy. W takich przypadkach zwykłe diody prostownicze mogą być zbyt wolne, a diody Schottky'ego lub impulsowe staną się koniecznością. Pamiętaj, że zbyt wolna dioda może prowadzić do znacznych strat mocy i niestabilności obwodu przy wysokich częstotliwościach.

Typowe błędy początkujących i jak ich unikać

Jako początkujący elektronik, łatwo popełnić kilka typowych błędów przy doborze diod:

• Niedoszacowanie prądu/napięcia: Wybieranie diody o zbyt niskich parametrach If lub Vrrm, co prowadzi do jej szybkiego uszkodzenia. Zawsze dodawaj margines bezpieczeństwa (np. 20-50%).
• Ignorowanie czasu przełączania: Używanie wolnych diod w szybkich obwodach, co skutkuje niską efektywnością, przegrzewaniem i nieprawidłowym działaniem.
• Brak uwzględnienia rozpraszania ciepła: Diody, zwłaszcza te pracujące z dużymi prądami, generują ciepło. Brak radiatora lub odpowiedniego chłodzenia może prowadzić do przegrzewania i awarii.
• Pomijanie napięcia przewodzenia (Uf): W układach niskonapięciowych lub zasilanych bateryjnie, nawet niewielki spadek napięcia na diodzie (np. 0,7 V) może znacząco obniżyć wydajność lub uniemożliwić działanie obwodu. W takich sytuacjach diody Schottky'ego są często lepszym wyborem.

Przyszłość diod: Jakie innowacje czekają tuż za rogiem?

Technologia diod półprzewodnikowych, choć dojrzała, wciąż dynamicznie się rozwija, napędzana potrzebami coraz bardziej efektywnych, mniejszych i inteligentniejszych urządzeń. Patrząc w przyszłość, możemy spodziewać się dalszych innowacji w materiałach, zastosowaniach i integracji diod z innymi technologiami.

Nowe materiały: Rola azotku galu (GaN) i węglika krzemu (SiC)

Jednym z najbardziej ekscytujących kierunków rozwoju jest wykorzystanie nowych materiałów półprzewodnikowych, takich jak azotek galu (GaN) i węglik krzemu (SiC). Materiały te oferują znacznie lepsze właściwości niż tradycyjny krzem, zwłaszcza w kontekście diod mocy i układów wysokiej częstotliwości. Diody wykonane z GaN i SiC mogą pracować przy znacznie wyższych napięciach i temperaturach, oferują mniejsze straty mocy i umożliwiają szybsze przełączanie. To przekłada się na mniejsze, lżejsze i bardziej efektywne zasilacze, przetwornice oraz układy do ładowania pojazdów elektrycznych, co jest kluczowe dla redukcji zużycia energii i miniaturyzacji urządzeń.

MicroLED i OLED – rewolucja w technologii wyświetlaczy

W dziedzinie wyświetlaczy, przyszłość rysują technologie MicroLED i OLED (Organic Light Emitting Diode). Diody OLED, dzięki swojej zdolności do samodzielnego emitowania światła, oferują niesamowity kontrast, głęboką czerń i elastyczność, co pozwala na tworzenie zakrzywionych i składanych ekranów. MicroLED to kolejny krok naprzód, wykorzystujący mikroskopijne, nieorganiczne diody LED. Technologia ta obiecuje jeszcze wyższą jasność, dłuższą żywotność i lepszą efektywność energetyczną niż OLED, stając się potencjalnym następcą w telewizorach, smartfonach i urządzeniach AR/VR. Obie te technologie redefiniują jakość obrazu i możliwości projektowania interfejsów użytkownika.

Przeczytaj również: Kupujesz złą żarówkę? Gwinty żarówek - poradnik dla każdego

Inteligentne diody w erze Internetu Rzeczy (IoT)

W kontekście rozwoju Internetu Rzeczy (IoT), diody mogą ewoluować w kierunku "inteligentnych" komponentów. Wyobraźmy sobie diody LED, które nie tylko emitują światło, ale także zawierają wbudowane czujniki (np. temperatury, światła, ruchu) lub moduły komunikacyjne (np. Li-Fi do przesyłania danych za pomocą światła). Takie zintegrowane diody mogłyby stać się kluczowymi elementami inteligentnych domów, miast i systemów przemysłowych, zbierając dane i komunikując się z innymi urządzeniami. Dalsza miniaturyzacja i integracja funkcji sprawią, że diody będą odgrywać jeszcze bardziej złożoną i aktywną rolę w cyfrowym świecie.
