W schematach oświetleniowych dioda nie jest tylko małym elementem elektronicznym, ale też wskazówką, jak płynie prąd, gdzie jest katoda i czy mamy do czynienia z emiterem światła, czujnikiem czy elementem ochronnym. W praktyce symbole diod pomagają szybko odróżnić LED-y, fotodiody, zenerki i inne warianty, zanim jeszcze zajrzysz do opisu części. Poniżej pokazuję, jak czytać te oznaczenia bez zgadywania, co naprawdę oznacza dany znak na rysunku.
Najważniejsze różnice widać w kształcie symbolu, ale znaczenie zawsze potwierdza kontekst
- Podstawowy znak diody pokazuje kierunek przewodzenia i położenie katody.
- Strzałki na zewnątrz oznaczają LED, a strzałki skierowane do środka wskazują fotodiodę.
- Diody Zenera, Schottky i varaktory mają drobne modyfikacje przy kresce katody, które od razu zdradzają funkcję elementu.
- W dokumentacji oświetleniowej najczęściej spotkasz LED-y, diody zabezpieczające i elementy pomiaru światła.
- Z samego rysunku nie odczytasz wszystkich parametrów elektrycznych, więc zawsze sprawdzaj oznaczenie elementu i opis w tabeli BOM.
Jak odczytuję podstawowy znak diody w schemacie

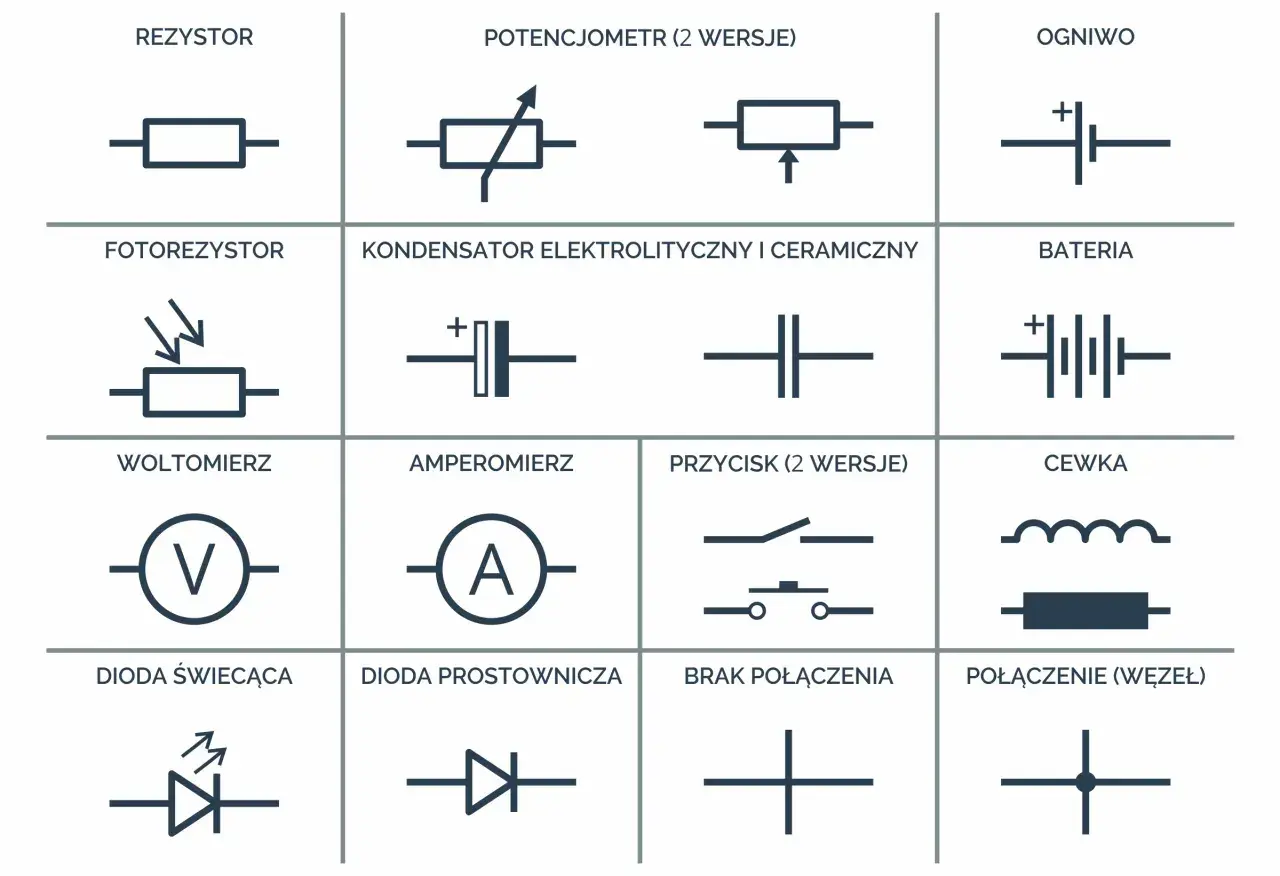

Gdy patrzę na schemat, zaczynam od rzeczy najprostszej: kreska wyznacza katodę, a druga strona symbolu prowadzi do anody. To nie jest rysunek obudowy ani widok elementu z boku, tylko zapis funkcji. W dokumentacji zgodnej z IEC 60617 liczy się przede wszystkim sens symbolu, a nie to, czy linia jest grubsza, cieńsza albo minimalnie inaczej narysowana w konkretnej bibliotece CAD.
W praktyce sprawdzam trzy elementy naraz: kierunek przepływu, oznaczenie wyprowadzeń i miejsce elementu w układzie. Jeśli dioda siedzi w torze zasilania, zwykle pełni rolę prostowniczą albo zabezpieczającą. Jeśli pojawia się przy czujniku, częściej chodzi o element optoelektroniczny, a nie o zwykłą diodę mocy. To rozróżnienie prowadzi prosto do najczęściej spotykanych wariantów.

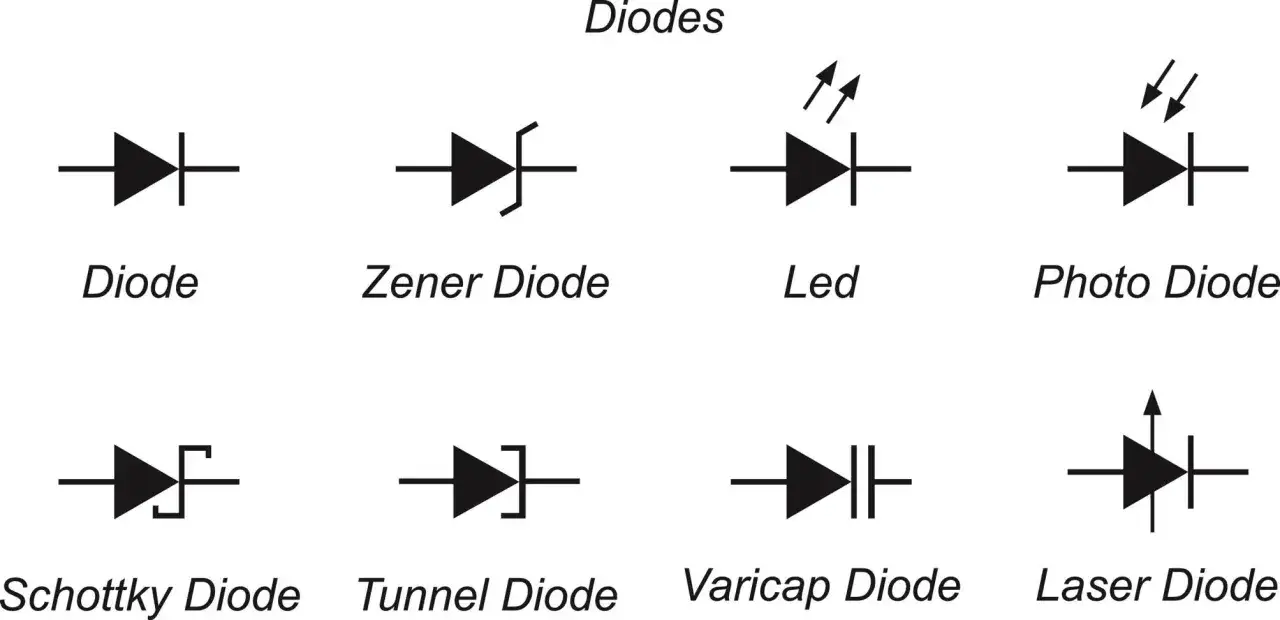

Najczęściej spotykane odmiany i ich znaczenie
W bibliotekach CAD i na rysunkach producentów bazowy kształt diody jest zazwyczaj taki sam, a różnicę robią dodatki przy kresce, strzałkach lub oznaczeniu funkcji. Dla mnie najważniejsze jest to, że symbol ma opisywać zachowanie elementu, a nie jego wygląd zewnętrzny. Poniższe zestawienie porządkuje najczęstsze warianty, z którymi naprawdę pracuje się w schematach oświetlenia i elektroniki towarzyszącej.
| Typ diody | Jak wygląda symbol | Co oznacza | Gdzie spotykam |
|---|---|---|---|
| Zwykła dioda prostownicza | Podstawowy symbol z kreską po stronie katody | Przewodzi w jednym kierunku, blokuje w drugim | Prostowniki, zabezpieczenia, zasilacze LED |
| LED | Symbol diody z dwiema strzałkami skierowanymi na zewnątrz | Element emituje światło | Oprawy, taśmy LED, sygnalizacja, podświetlenia |
| Fotodioda | Symbol diody z dwiema strzałkami skierowanymi do środka | Element odbiera światło i zamienia je na sygnał elektryczny | Czujniki zmierzchu, automatyka, odbiorniki IR |
| Dioda Zenera | Symbol z charakterystycznie „złamaną” kreską katody | Stabilizacja i ograniczanie napięcia | Ochrona układów, odniesienie napięciowe |
| Dioda Schottky | Symbol z dodatkowym oznaczeniem przy katodzie, zależnym od biblioteki | Niski spadek napięcia i szybkie przełączanie | Zasilanie, prostowanie w układach szybkich i niskonapięciowych |
| Varaktor / varicap | Symbol diody z oznaczeniem pojemnościowym przy katodzie | Pojemność zmienia się wraz z napięciem wstecznym | Układy strojenia, generatory, RF |
Najbardziej myli się zwykle LED z fotodiodą, bo obie mają strzałki. Wystarczy jednak zapamiętać prostą zasadę: strzałki na zewnątrz oznaczają emisję, a strzałki do środka oznaczają odbiór światła. Reszta wariantów opiera się na podobnej logice, tylko pokazuje inną funkcję elektryczną. Właśnie dlatego warto patrzeć nie tylko na symbol, ale też na opis elementu i kontekst całego fragmentu schematu.
Które oznaczenia mają największe znaczenie w oświetleniu
W projektach oświetleniowych najczęściej wracam do trzech grup: LED-ów jako źródeł światła, fotodiod jako detektorów i zwykłych diod zabezpieczających w zasilaniu. To ważne rozróżnienie, bo samo narysowanie „diody” nie mówi jeszcze, czy układ świeci, mierzy światło, czy chroni elektronikę przed odwrotną polaryzacją. W praktyce właśnie te trzy funkcje pojawiają się najczęściej w nowoczesnych oprawach i sterownikach.
LED jako źródło światła
W oprawach, listwach i panelach LED symbol z dwiema strzałkami na zewnątrz od razu mówi mi, że mam do czynienia z emiterem światła. Sam znak nie zdradza jednak wszystkiego: nie mówi o barwie, mocy, temperaturze barwowej ani o tym, czy pojedynczy chip pracuje przy napięciu około 1,8-3,3 V. Te dane odczytuję dopiero z oznaczenia części albo z karty katalogowej. W praktyce to bardzo ważne, bo ten sam graficzny symbol może reprezentować zarówno drobną diodę sygnalizacyjną, jak i element w szeregu zasilanym przez driver stałoprądowy.
Fotodioda w czujnikach i automatyce
Fotodioda wygląda podobnie do LED, ale działa odwrotnie: światło zamienia na sygnał elektryczny. W oświetleniu spotykam ją przy czujnikach zmierzchu, w regulatorach natężenia światła i w odbiornikach podczerwieni. Jeśli schemat ma sterować automatycznym załączaniem oprawy, taki symbol od razu podpowiada, że układ nie świeci, tylko mierzy warunki oświetleniowe. To prosta różnica, ale bez niej można bardzo łatwo źle zrozumieć cały blok funkcjonalny.
Przeczytaj również: Kształty żarówek - A60, C35, G45. Jak dobrać idealną?
Dioda zabezpieczająca w zasilaniu opraw
W układach LED równie często widzę zwykłe diody prostownicze i elementy ochronne przy wejściu zasilania. Ich zadanie jest przyziemne, ale kluczowe: zabezpieczyć elektronikę przed odwrotnym podłączeniem, przepięciem lub niepożądanym przepływem prądu. Na schemacie nie wyglądają efektownie, ale to właśnie one często decydują o tym, czy oprawa przeżyje błędne podłączenie instalacji. W praktyce zawsze sprawdzam je razem z opisem drivera, bo tu symbol mówi mniej niż funkcja całego bloku.
W bardziej specjalistycznych układach pojawia się też dioda laserowa, ale jej oznaczenie bywa zależne od biblioteki i producenta, więc bez opisu łatwo wejść w zbyt dalekie interpretacje. Dlatego w świetle i optoelektronice jeszcze mocniej niż gdzie indziej liczy się kontekst całego schematu. To prowadzi do najczęstszych błędów, które widzę przy czytaniu dokumentacji.
Najczęstsze błędy przy odczytywaniu schematów
Najbardziej kosztowny błąd nie polega na tym, że ktoś nie zna wszystkich wariantów diod. Problem zaczyna się wtedy, gdy ktoś rozpoznaje kształt, ale pomija jego znaczenie w układzie. Właśnie wtedy pojawiają się pomyłki przy montażu, zamianie elementów albo przy modernizacji oprawy.
- Mylenie LED z fotodiodą tylko dlatego, że obie mają strzałki.
- Zakładanie, że symbol mówi coś o mocy, barwie albo napięciu przewodzenia.
- Ignorowanie strony katody, czyli błędne odczytanie polaryzacji.
- Traktowanie każdej biblioteki CAD jak identycznej, mimo że drobne detale rysunku mogą się różnić.
- Mylenie diody Zenera z Schottky, bo obie mają zmodyfikowany znak przy katodzie.
Ja zawsze sprawdzam jeszcze oznaczenie referencyjne elementu, na przykład D1, LED2 albo PD1. To skrótowa etykieta w schemacie, która pomaga powiązać symbol z konkretną pozycją w liście materiałowej, czyli BOM. Dopiero zestawienie symbolu, nazwy i miejsca w układzie daje pewność, że odczyt jest poprawny. Z tego miejsca najłatwiej przejść do prostego sposobu pracy z dokumentacją, który ogranicza pomyłki do minimum.
Jak czytać oznaczenia, gdy pracujesz z dokumentacją oprawy
Jeżeli analizuję schemat oprawy albo sterownika, idę zawsze tą samą kolejnością. Najpierw identyfikuję typ elementu, potem sprawdzam polaryzację, a na końcu porównuję go z kartą katalogową i listą materiałową. To proste podejście oszczędza czas, bo nie trzeba zgadywać, czy dana dioda jest elementem świecącym, zabezpieczającym czy pomiarowym.
- Sprawdzam oznaczenie przy symbolu, bo ono zwykle zdradza funkcję elementu.
- Patrzę na kierunek strzałek i pozycję kreski katody.
- Odczytuję, czy element siedzi w torze zasilania, w pętli sprzężenia, czy przy czujniku.
- Porównuję opis z BOM i z kartą katalogową, zamiast ufać samemu rysunkowi.
- Na końcu sprawdzam, czy symbol nie reprezentuje całego modułu, a nie pojedynczego chipu.
Tę metodę szczególnie polecam przy modernizacji oświetlenia. W gotowych oprawach często widzę układy, w których LED-y pracują w szeregu, a obok nich znajdują się diody zabezpieczające i elementy pomiarowe do automatyki. Jeśli ktoś patrzy tylko na sam znak, łatwo pominie rolę drivera albo układu sterowania. A właśnie tam najczęściej kryją się decyzje, które wpływają na niezawodność i komfort użytkowania.
Krótka ściąga, którą stosuję przy szybkim przeglądzie projektu
Gdy chcę szybko ocenić schemat, nie analizuję od razu całej dokumentacji. Najpierw przechodzę przez kilka prostych pytań, które zwykle od razu ustawiają właściwy kontekst:
- Czy strzałki wskazują emisję światła, czy jego odbiór?
- Czy kreska katody jest zwykła, „złamana” czy oznaczona dodatkowym detalem?
- Czy element pracuje w torze mocy, czy w części pomiarowej?
- Czy symbol dotyczy pojedynczej diody, czy całego modułu LED?
- Czy opis elementu w BOM potwierdza to, co sugeruje rysunek?
Jeśli mam jedną zasadę, którą warto zapamiętać, to tę: symbol pokazuje funkcję, a nie cały produkt. W praktyce właśnie to rozróżnienie pozwala czytać schematy szybciej, pewniej i bez niepotrzebnych błędów przy doborze elementów, zwłaszcza w oświetleniu, gdzie jeden rysunek może dotyczyć źródła światła, sensora albo układu ochronnego.
