Dobrze zaprojektowane oświetlenie uliczne nie zaczyna się od wyboru oprawy, tylko od zrozumienia drogi: kto nią jedzie, kto przez nią przechodzi i gdzie powstają sytuacje konfliktowe. W praktyce liczą się nie tylko parametry świetlne, ale też geometria trasy, bezpieczeństwo pieszych, ograniczenie olśnienia i koszty utrzymania. Ten artykuł pokazuje, jak wygląda taki proces w Polsce, jakie normy warto brać pod uwagę i na co zwracam uwagę, gdy powstaje projekt oświetlenia ulicznego.
Najważniejsze decyzje zapadają zanim pojawi się pierwsza oprawa
- Najpierw analizuje się drogę, a dopiero potem dobiera źródła światła, słupy i rozstaw punktów.
- W Polsce podstawą są normy z serii PN-EN 13201 oraz wytyczne dla przejść dla pieszych.
- Na drogach z ruchem samochodowym liczy się luminancja, a w strefach konfliktu i dla pieszych częściej natężenie oświetlenia.
- LED i sterowanie to dziś najrozsądniejszy domyślny kierunek, ale tylko przy poprawnej optyce i projekcie.
- Najczęstsze błędy to niedoświetlone przejścia, zbyt duże olśnienie i ignorowanie kosztów utrzymania.
- Dobry odbiór techniczny wymaga pomiarów i weryfikacji, a nie tylko „wrażenia, że jest jasno”.
Co naprawdę ma rozwiązać dobre oświetlenie drogi
W dobrze prowadzonym projekcie nie chodzi o to, żeby było „jak najjaśniej”. Chodzi o to, żeby kierowca, pieszy i rowerzysta widzieli to, co mają zobaczyć, w odpowiednim momencie i bez zbędnego olśnienia. To właśnie dlatego oświetlenie dróg i ulic traktuję jako system bezpieczeństwa, a nie wyłącznie instalację elektryczną.
Na pierwszym planie są trzy sprawy: bezpieczeństwo ruchu, komfort widzenia i ekonomia eksploatacji. Jeśli światło jest źle ukierunkowane, zbyt mocne albo nierówne, efekt bywa odwrotny od zamierzonego. Powstają ciemne strefy między oprawami, świecenie w okna budynków, niepotrzebne zużycie energii i gorsza widoczność przeszkód. Z mojego punktu widzenia to właśnie tutaj najczęściej przegrywa inwestycja: nie na słupie, tylko na etapie decyzji o klasie i parametrach.
W praktyce dobrze zaprojektowana instalacja ma prowadzić wzrok, podkreślać przebieg drogi i ułatwiać ocenę odległości. Na ulicach lokalnych, skrzyżowaniach, rondach i przy przejściach dla pieszych kryteria są inne niż na prostym odcinku drogi przelotowej. Dlatego taki projekt trzeba czytać jak odpowiedź na konkretny problem komunikacyjny, a nie jak katalog opraw. To prowadzi wprost do etapu przygotowania dokumentacji.
Jak wygląda proces od analizy drogi do gotowej dokumentacji
Najlepsze projekty nie są „narysowane z pamięci”. Zaczynam od zebrania danych, bo bez nich łatwo przeszacować moc, źle ustawić słupy albo pominąć miejsca krytyczne. Sam proces zwykle układa się w cztery logiczne kroki.
Najpierw zbieram dane wejściowe
Potrzebne są podstawowe informacje o drodze: szerokość jezdni, układ pasów, obecność chodników, przejazdów rowerowych, zatok autobusowych, skrzyżowań i przejść dla pieszych. Do tego dochodzi kategoria ruchu, prędkość, istniejąca infrastruktura i warunki otoczenia, na przykład zabudowa mieszkalna, zieleń albo reklamy świetlne. Bez tego obliczenia będą tylko ładną symulacją, a nie projektem, który działa w terenie.
Potem dobieram klasę i wstępny układ punktów
Dopiero na tym etapie zaczyna się właściwy dobór klasy oświetleniowej i rozstawu opraw. W praktyce patrzę na to, czy droga wymaga prowadzenia wzrokowego, czy raczej priorytetem jest widoczność przeszkód i innych uczestników ruchu. To zupełnie inna logika dla prostej ulicy przelotowej i dla ronda w gęstej zabudowie. Wiele błędów bierze się z tego, że inwestor myśli tylko o mocy pojedynczej oprawy, a nie o całym układzie świetlnym.
Sprawdzam zasilanie, fundamenty i uzgodnienia
Kiedy układ świetlny zaczyna mieć sens, dochodzi część elektryczna: zasilanie, zabezpieczenia, szafa sterownicza, trasa kablowa, uziemienie i dobór słupów z wysięgnikami. To także moment, w którym trzeba patrzeć na warunki gruntowe, kolizje z innymi instalacjami i możliwości utrzymania w przyszłości. Jeśli ten etap zostanie zrobiony po macoszemu, nawet dobre obliczenia nie uratują inwestycji.
Przeczytaj również: Oświetlenie LED w łazience - Jak zaplanować, by zachwycało?
Na końcu wchodzą pomiary i odbiór
Odbiór nie powinien opierać się na ogólnym wrażeniu, że „jest jasno”. Trzeba sprawdzić parametry w terenie i porównać je z założeniami projektu. W praktyce oznacza to pomiary zgodne z przyjętą klasą i siatką obliczeniową, a potem weryfikację, czy instalacja faktycznie daje równomierność, właściwe natężenie i kontrolę olśnienia. To właśnie ten etap odróżnia dokumentację od realnie działającego systemu.
Skoro wiadomo już, jak wygląda proces, warto uporządkować normy i wytyczne, które go porządkują w polskich realiach.
Jakie normy i wytyczne trzymają ten temat w ryzach
W Polsce projektowanie oświetlenia dróg publicznych opiera się przede wszystkim na serii norm PN-EN 13201. Ministerstwo Infrastruktury rekomenduje też wytyczne dotyczące przejść dla pieszych, bo to właśnie tam najczęściej pojawia się największe ryzyko błędu projektowego. PKN z kolei porządkuje część związaną z efektywnością energetyczną i sposobem porównywania rozwiązań.
| Dokument | Zakres | Dlaczego jest ważny |
|---|---|---|
| PKN-CEN/TR 13201-1 | Wybór klas oświetlenia | Pomaga zdecydować, jaki poziom światła jest właściwy dla danej drogi, skrzyżowania albo strefy pieszej. |
| PN-EN 13201-2 | Wymagania oświetleniowe | Określa, jakie parametry mają spełniać poszczególne klasy. |
| PN-EN 13201-3 | Obliczenia parametrów oświetleniowych | Ujednolica sposób liczenia, dzięki czemu projekt można rzetelnie porównać i sprawdzić. |
| PN-EN 13201-4 | Metody pomiarów | Jest potrzebna przy odbiorze i weryfikacji wykonanej instalacji. |
| PN-EN 13201-5 | Wskaźniki efektywności energetycznej | Pomaga ocenić, czy rozwiązanie jest oszczędne energetycznie, a nie tylko „mocne” na papierze. |
| WR-D-41-4 | Oświetlenie przejść dla pieszych | Jest szczególnie przydatna tam, gdzie przejście wymaga osobnego potraktowania, a nie tylko „doklejenia” do ulicy. |
Ta część bywa niedoceniana, a to błąd. Normy nie służą do komplikowania życia projektantowi, tylko do tego, żeby światło było porównywalne, mierzalne i bezpieczne. Właśnie dlatego następnym krokiem jest dobór klasy oświetleniowej i parametrów, które mają znaczenie w praktyce.
Jak dobiera się klasę oświetleniową i parametry opraw
Klasa oświetleniowa nie jest oceną „lepszej” albo „gorszej” ulicy. To narzędzie dopasowania światła do zadania. Na drogach z ruchem samochodowym kluczowa jest luminancja jezdni, czyli to, jak jasno widzi ją kierowca. W strefach konfliktu, na skrzyżowaniach, rondach i w miejscach z ruchem pieszym częściej liczy się natężenie oświetlenia, bo ważniejsza jest widoczność osób i przeszkód niż prowadzenie wzrokowe jednego toru jazdy.
| Klasa | Gdzie ma sens | Na czym skupia się projekt |
|---|---|---|
| M | Drogi dla pojazdów, odcinki z wyraźnym kierunkiem ruchu | Luminancja, równomierność luminancji, ograniczenie olśnienia |
| C | Strefy konfliktu, skrzyżowania, ronda, miejsca o większej złożoności | Natężenie oświetlenia i równomierność |
| P | Chodniki, ciągi piesze, ścieżki rowerowe, strefy zamieszkania, parkingi | Natężenie oświetlenia i wartości minimalne |
| HS, SC, EV | Obszary specjalne, gdzie ważne jest rozpoznanie twarzy, poczucie bezpieczeństwa lub widoczność pionowa | Dodatkowe kryteria jakości widzenia |

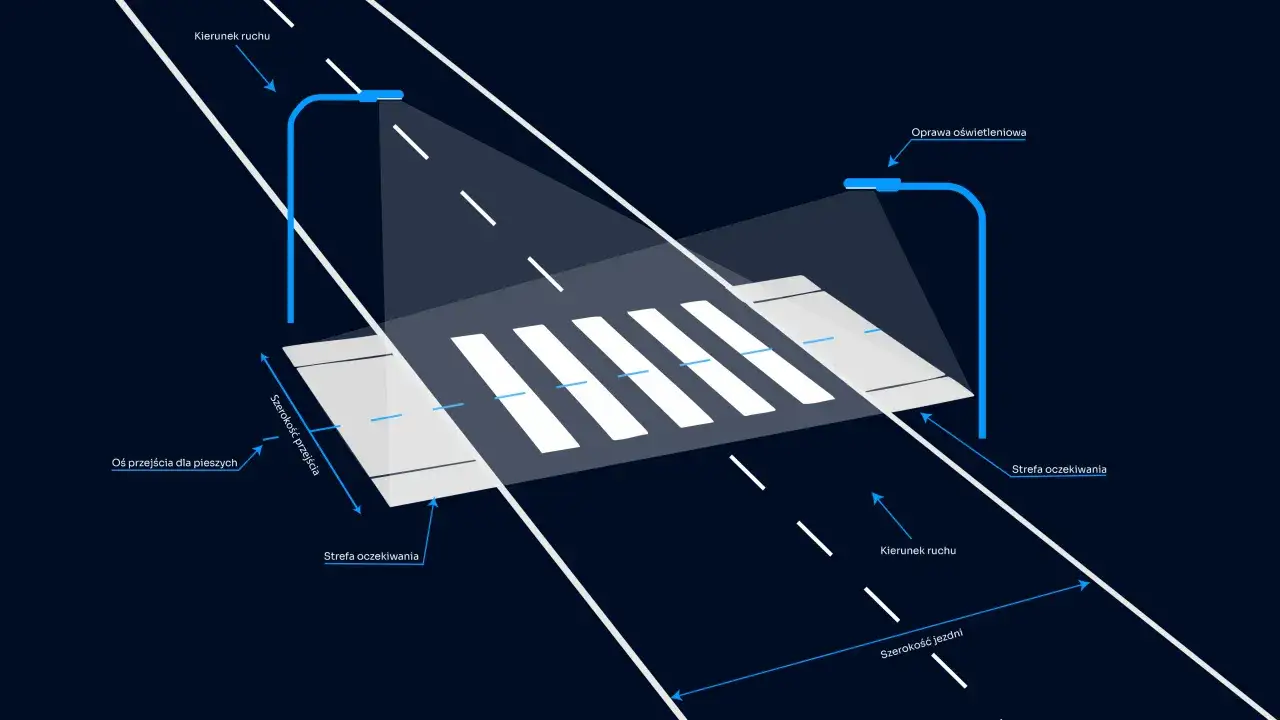

Przy przejściach dla pieszych patrzę jeszcze ostrzej niż przy zwykłym odcinku ulicy. Jeśli w strefie przejścia nie widać dobrze twarzy, krawężnika, krawędzi chodnika i nadjeżdżającego pojazdu, projekt jest po prostu słaby. Dobra praktyka to nie tylko dobór klasy, ale też odpowiednia wysokość słupa, wysięgnik, optyka oprawy i ustawienie światła tak, by nie świeciło w oczy kierowcy.
W tym miejscu ważne są cztery parametry: równomierność, olśnienie, barwa światła i ukierunkowanie strumienia. Zbyt chłodna barwa bywa odbierana jako ostrzejsza i bardziej agresywna dla otoczenia, a zbyt szeroki rozsył światła zwiększa rozproszenia i straty. Dlatego dobry projekt nie kończy się na doborze mocy, tylko na połączeniu parametrów fotometrycznych z konkretną geometrią miejsca. To naturalnie prowadzi do pytania, dlaczego w nowych inwestycjach tak mocno dominuje LED.
Dlaczego LED i sterowanie są dziś rozsądnym domyślnym wyborem
W nowych realizacjach LED jest najczęściej najlepszym punktem startowym, ale nie dlatego, że „tak wszyscy robią”. LED daje projektantowi większą kontrolę nad optyką, szybszy start, prostsze ściemnianie i zwykle niższe koszty utrzymania. To ważne, bo w oświetleniu ulicznym nie chodzi tylko o jednorazowy montaż, ale o kilkanaście lat pracy w zmiennych warunkach.
| Rozwiązanie | Plusy | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| LED | Wysoka elastyczność optyki, łatwe sterowanie, niskie zużycie energii, dobra trwałość | Wymaga dobrego projektu, bo słaba optyka szybko ujawnia błędy | Nowe inwestycje, modernizacje, miejsca z potrzebą ściemniania i monitoringu |
| Tradycyjne źródła wysokoprężne | Znane zachowanie w eksploatacji, prostota w starszych układach | Gorsza elastyczność, słabsza efektywność, większe koszty utrzymania | Gdy istniejąca infrastruktura jeszcze pracuje i modernizacja ma być etapowa |
| LED z adaptacyjnym sterowaniem | Oszczędność w godzinach mniejszego ruchu, możliwość dopasowania do pory nocy | Wymaga lepszego nadzoru i sensownego scenariusza pracy | Ulice o zmiennym natężeniu ruchu, osiedla, strefy miejskie |
Z mojego punktu widzenia największą przewagą LED nie jest sama technologia, tylko możliwość precyzyjnego sterowania światłem. Dobrze zaprojektowana oprawa ma kierować strumień tam, gdzie jest potrzebny, a nie uciekać w niebo, okna i korony drzew. To jednocześnie poprawia komfort mieszkańców i ogranicza zanieczyszczenie światłem. Jeśli ten element jest przemyślany, zyskuje i estetyka, i funkcjonalność.
W praktyce nie lubię też przesadnie chłodnych rozwiązań w ulicach osiedlowych i przy zabudowie mieszkaniowej. Neutralna albo lekko ciepła biel zwykle lepiej balansuje rozpoznawalność barw z komfortem wizualnym. Taki wybór nie jest dogmatem, ale często daje po prostu spokojniejszy efekt. Skoro technologia ma już sens, pora powiedzieć wprost, co najczęściej psuje całą inwestycję.
Najczęstsze błędy, które widać dopiero po uruchomieniu
Najwięcej problemów nie bierze się z samego sprzętu, tylko z błędów projektowych. W oświetleniu ulicznym te błędy są bezlitosne, bo po montażu szybko widać, czy droga działa dobrze, czy tylko wygląda dobrze na wizualizacji.
- Zbyt duży rozstaw słupów powoduje ciemne plamy między punktami i rozbija prowadzenie wzrokowe.
- Brak osobnego potraktowania przejść dla pieszych sprawia, że najważniejsze miejsca wciąż pozostają słabo czytelne.
- Projekt liczony wyłącznie na moc oprawy pomija luminancję, równomierność i rozsył światła.
- Ignorowanie olśnienia bywa groźniejsze niż niedobór światła, bo kierowca widzi „za jasno”, ale gorzej rozpoznaje szczegóły.
- Nieprzemyślany współczynnik utrzymania prowadzi do tego, że instalacja po kilku latach świeci wyraźnie słabiej niż zakładano.
- Brak planu konserwacji oznacza, że zabrudzenie opraw i degradacja strumienia świetlnego zjadają efekty inwestycji.
Tu właśnie wychodzi znaczenie słowa, które projektanci techniczni lubią najbardziej: utrzymanie. Oprawa w folderze może wyglądać świetnie, ale po kilku sezonach pył, wilgoć i zabrudzenia zmieniają jej realne parametry. Jeśli projekt tego nie uwzględnia, oszczędność z zakupu szybko wraca w postaci reklamacji i dodatkowych kosztów serwisu.
Drugi częsty problem to przecenianie efektu „nowoczesnej” oprawy bez sprawdzenia jej optyki. Sama obudowa LED nie gwarantuje jakości. Liczy się to, czy światło trafia na jezdnię, przejście i chodnik we właściwym zakresie oraz czy nie tworzy nadmiernego kontrastu. To prowadzi do ostatniej, bardzo praktycznej kwestii: co przygotować przed zleceniem opracowania.
Jak sprawdzić, czy dokumentacja naprawdę rozwiąże problem ulicy
Jeżeli mam doradzić jedną rzecz przed startem inwestycji, to byłaby ona prosta: przygotuj pełny obraz miejsca. Nie chodzi o sam plan sytuacyjny, ale o zestaw informacji, które pozwalają zaprojektować światło bez zgadywania. Im mniej domysłów na początku, tym mniej kosztownych poprawek później.
- Długość odcinka, szerokość jezdni i układ chodników.
- Informacja o przejściach dla pieszych, skrzyżowaniach, rondach i przejazdach rowerowych.
- Dane o ruchu, prędkości i typowych porach największego obciążenia.
- Stan istniejącej infrastruktury: słupy, kable, szafy sterownicze, zasilanie.
- Wymagania dotyczące estetyki, ograniczenia środowiskowe i możliwe kolizje z zabudową.
- Oczekiwania eksploatacyjne, czyli kto będzie utrzymywał instalację i jak często ma być serwisowana.
Jeśli dokumentacja uwzględnia te elementy, zwykle jest bliżej rozwiązania trwałego niż efektownej, ale krótkowzrocznej modernizacji. Dobry projekt oświetlenia ulicznego nie ma po prostu świecić mocniej. Ma świecić dokładniej, bezpieczniej i taniej w utrzymaniu, a przy przejściach dla pieszych i w strefach konfliktu warto potraktować to wymaganie jeszcze ostrzej niż gdziekolwiek indziej.
