Małe diody montowane powierzchniowo potrafią wyglądać niemal identycznie, a mimo to mieć zupełnie inne napięcie pracy, prąd i zastosowanie. Dlatego przy naprawie zasilacza LED, panelu świetlnego albo sterownika oświetlenia liczy się nie tylko sam nadruk, lecz także obudowa, znak polaryzacji i miejsce elementu w układzie. Poniżej rozkładam oznaczenia diod SMD na prosty system, który pomaga szybciej rozpoznać element i dobrać sensowny zamiennik bez zgadywania.
Najważniejsze reguły odczytu kodów na diodach SMD
- Kod na obudowie nie jest uniwersalny i zawsze trzeba sprawdzić go w kontekście konkretnej serii.
- Ten sam skrót może oznaczać inną diodę u innego producenta, więc tabela z internetu nigdy nie zastępuje dokumentacji.
- Przy identyfikacji liczą się jednocześnie: nadruk, obudowa, znak katody, liczba wyprowadzeń i miejsce w układzie.
- W oświetleniu LED najczęściej spotyka się diody prostownicze, Zenera, Schottky’ego oraz zabezpieczające TVS.
- Najpewniejsza weryfikacja to połączenie odczytu kodu, porównania z kartą katalogową i prostego pomiaru w układzie.
Jak czytam oznaczenia na diodach SMD
Zaczynam od obudowy, a dopiero potem patrzę na sam nadruk. W praktyce dioda w SOD-123, SOD-323, SMA, SMB albo SOT-23 może mieć bardzo krótki kod, czasem tylko dwa albo trzy znaki, więc bez znajomości serii łatwo o pomyłkę. Ja zawsze łączę trzy tropy: format obudowy, znak katody i miejsce elementu na płytce.
To podejście ma znaczenie szczególnie w oprawach LED i zasilaczach do oświetlenia, gdzie obok siebie pracują elementy o zupełnie innej roli. Jedna dioda może prostować napięcie, druga chronić przed przepięciem, a trzecia stabilizować punkt odniesienia w układzie sterującym.
- Najpierw sprawdzam obudowę, bo ten sam kod w innej serii bywa interpretowany inaczej.
- Potem szukam znaku polaryzacji: kreski, kropki, ścięcia lub barwnego pierścienia przy katodzie.

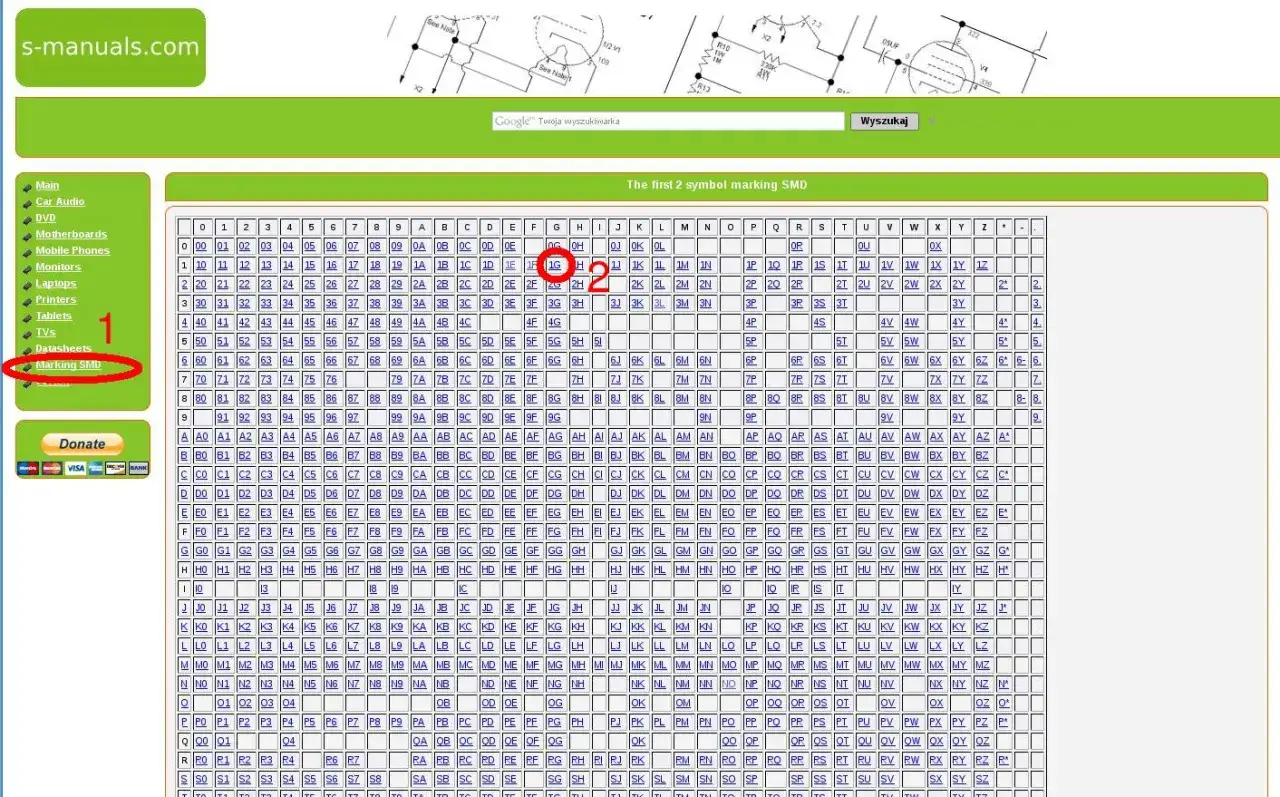

- Na końcu porównuję nadruk z tabelą „marking code” w nocie katalogowej, a nie z przypadkową listą w sieci.
- Jeśli na płytce jest kilka podobnych elementów, patrzę, czy pracują w tym samym miejscu układu.
Gdy ten proces jest jasny, dużo łatwiej przejść do samych formatów kodów i zobaczyć, co naprawdę mówią o elemencie.
Najczęstsze formaty kodów i co z nich wynika
Na małych diodach najczęściej spotykam kilka schematów oznaczeń. Krótki kod, taki jak Z3 albo S2, zwykle jest skrótem konkretnej wersji w rodzinie. Zapis z literą na końcu, na przykład 913B, często identyfikuje wariant napięciowy lub technologiczny. Zdarza się też, że obok kodu typu pojawia się znak produkcyjny albo data, które mają pomóc w śledzeniu partii, ale nie opisują samego parametru elektrycznego.
| Format oznaczenia | Co zwykle oznacza | Na co uważam przy odczycie |
|---|---|---|
| 2-3 znaki, np. Z3, D7, S2 | Krótki kod przypisany do typu w serii | Sprawdzam konkretną tabelę w nocie katalogowej, bo sam skrót nie wystarcza |
| Kod z literą na końcu, np. 913B | Wariant elementu w danej rodzinie | Nie zakładam od razu, czy to zener, prostownik czy dioda ochronna |
| Kod z kreską lub kropką przy obudowie | Znak katody, czyli polaryzacji | To ważne przy lutowaniu i przy odwróceniu diody w układzie |
| Kod typu + dodatek produkcyjny, np. znak zakładu | Informacja o miejscu montażu albo partii | Traktuję to jako dane pomocnicze, a nie główne oznaczenie części |
W zasilaczach i sterownikach LED to szczególnie ważne, bo na bardzo małej powierzchni obudowy producent nie ma miejsca na pełny numer katalogowy. Zamiast niego daje skrót, który trzeba odczytać razem z kontekstem układu.
Przykłady z dokumentacji producentów
Najwięcej pewności dają konkretne przykłady, bo od razu widać, jak bardzo kod zależy od serii. Ten sam układ liter i cyfr nie mówi jeszcze wszystkiego, ale po zestawieniu z kartą katalogową staje się czytelny.
| Kod na obudowie | Co oznacza w praktyce | Dlaczego to ważne |
|---|---|---|
| Z0 | Dioda Zenera PDZ2.4B, czyli wersja 2,4 V | To dobry przykład, że krótki kod może wskazywać niskie napięcie stabilizacji |
| Z3 | Dioda Zenera PDZ3.3B, czyli wersja 3,3 V | Ten sam prefiks, ale inny poziom napięcia pracy |
| D7 | Seria BZT52-B2V4, czyli zener 2,4 V | Pokazuje, że skrót nie musi wyglądać „logicznie”, żeby był poprawny |
| WF | Seria BZT52C10S, czyli zener 10 V | Przypomina, że dwuliterowe kody też bywają pełnoprawnym oznaczeniem typu |
| S2 | SS12, dioda prostownicza 20 V / 1 A | To przykład elementu, który nie stabilizuje napięcia, tylko prostuje prąd |
| 913B | 1SMB5913BT3G, dioda Zenera 3,3 V | Widać, że zapis może być mieszany i nadal oznaczać bardzo konkretny element |
| JY% | BAV199, podwójna dioda małoprądowa; znak % bywa kodem zakładu | Dobry przykład tego, że część nadruku może dotyczyć produkcji, a nie samego typu diody |
Ten zestaw pokazuje najważniejszą rzecz: ten sam format nadruku nie gwarantuje tego samego znaczenia. Jeśli widzę kod bez tabeli serii, nie zakładam jeszcze, że znam element. Z tej pułapki przechodzę prosto do sytuacji, w której na obudowie prawie nic nie widać.
Co robię, gdy na obudowie jest tylko kreska albo nic
To częsty przypadek w bardzo małych obudowach albo w elementach, których nadruk został starty podczas pracy. Wtedy nie próbuję zgadywać na ślepo. Najpierw ustalam polaryzację, potem sprawdzam otoczenie układu, a dopiero później robię pomiar.
- Szukam znaku katody: kreski, kropki, ścięcia albo wyraźnie oznaczonego końca obudowy.
- Patrzę, z czym dioda jest połączona na płytce: z wejściem zasilania, z wyjściem przetwornicy, z masą czy z linią sygnałową.
- Mierzę element w trybie testu diody, ale traktuję wynik jako wskazówkę, nie pełną identyfikację.
- Jeśli pomiar w układzie jest niejednoznaczny, odlutowuję jedną końcówkę lub wyjmuję element całkiem.
- Porównuję wynik z drugą gałęzią układu, jeśli na płytce jest bliźniaczy tor.
W praktyce warto pamiętać o jednej prostej zasadzie: pomiar w układzie bywa mylący, bo równoległe ścieżki zmieniają odczyt. Jeśli dioda siedzi w zasilaczu LED, multimetrowi często wystarczy zbyt mało, żeby pokazać pełny obraz, dlatego najlepiej połączyć test z analizą miejsca na płytce.
Kiedy ten etap mam za sobą, mogę przejść do wyboru zamiennika, bo sama identyfikacja to dopiero połowa pracy. Druga połowa to upewnienie się, że nowy element naprawdę wytrzyma warunki pracy w oprawie lub sterowniku.
Jak dobieram zamiennik do naprawy oprawy LED
Przy wymianie diody SMD nie kieruję się tylko napięciem z nadruku. Zawsze sprawdzam, co ta dioda robi w układzie, bo prostownik, Zener, Schottky i TVS mają inne zadania oraz inne ograniczenia. W oświetleniu LED ma to znaczenie szczególnie tam, gdzie układ pracuje na granicy temperatury i przepięć.
| Co musi się zgadzać | Dlaczego to jest ważne | Na co patrzę w praktyce |
|---|---|---|
| Obudowa i footprint | Element musi fizycznie pasować do pól lutowniczych | SOD-123 nie zastępuję „na siłę” czymś większym bez sprawdzenia miejsca i termiki |
| Polaryzacja i pinout | Odwrócenie diody zwykle kończy się błędną pracą układu | Porównuję kreskę katody z nadrukiem na PCB |
| Typ elementu | Zener, Schottky, prostownicza i TVS nie są zamienne „z definicji” | Dobieram funkcję, a nie tylko wygląd obudowy |
| Napięcie wsteczne i prąd | Zbyt słaby zamiennik przegrzeje się albo przebije | Sprawdzam margines, a nie tylko wartość nominalną |
| Spadek napięcia i szybkość | W przetwornicach i prostownikach ma to wpływ na straty i temperaturę | Dla Schottky’ego patrzę na VF, a dla szybkich torów także na parametry dynamiczne |
| Moc i odprowadzanie ciepła | W oprawie LED temperatura potrafi zabić element szybciej niż sam prąd | Nie wybieram wersji „na styk” tylko dlatego, że pasuje z wyglądu |
Jeśli mam do czynienia z zabezpieczeniem wejścia, zwykle szukam TVS; jeśli z prostowaniem, to prostowniczej albo Schottky’ego; jeśli z odniesieniem napięcia, to Zenera. Właśnie dlatego w naprawach oświetlenia nie ma sensu zamieniać jednego typu na drugi tylko dlatego, że oba mają krótki nadruk i mieszczą się w tej samej obudowie.
Najczęstsze pomyłki przy rozszyfrowywaniu kodów
Najbardziej kosztowne błędy wynikają nie z braku wiedzy, tylko z pośpiechu. Sam widzę to często przy naprawach zasilaczy LED: element wygląda znajomo, więc trafia do koszyka „na podobny”, a później okazuje się, że układ nadal nie działa albo grzeje się bardziej niż wcześniej.
- Zakładanie, że kod jest uniwersalny i zawsze oznacza tę samą diodę.
- Ignorowanie obudowy, choć identyczny nadruk w SOT-23 i SOD-323 może prowadzić do innych wniosków.
- Mylenie kodu typu z kodem daty lub kodem zakładu.
- Traktowanie testu multimetrem jako pełnej identyfikacji, bez sprawdzenia układu.
- Mylenie diody z tranzystorem albo stabilizatorem w trzywyprowadzeniowym SOT-23.
- Dobieranie zamiennika tylko po napięciu, bez sprawdzenia prądu, mocy i temperatury pracy.
W praktyce najwięcej oszczędza jedna rzecz: cierpliwe zestawienie nadruku z dokumentacją i krótkim pomiarem. To mniej efektowne niż „szybka zgadywanka”, ale w naprawach oświetlenia LED zdecydowanie częściej kończy się sukcesem. Z tego układam sobie prostą końcową checklistę, która porządkuje pracę przed wlutowaniem nowej diody.
Co zapamiętać przy identyfikacji diody w oświetleniu LED
Najlepszy skrót, jaki stosuję, brzmi: kod, obudowa, funkcja. Jeśli te trzy rzeczy są spójne, zwykle da się bezpiecznie rozpoznać element albo przynajmniej zawęzić wybór do kilku sensownych zamienników.
- Odczytaj nadruk i sprawdź, czy nie jest tylko kodem serii.
- Ustal polaryzację i typ obudowy, zanim porównasz element z tabelą.
- Sprawdź miejsce diody w układzie, bo w oprawach LED rola elementu zwykle wynika z otoczenia.
- Dobieraj zamiennik po parametrach elektrycznych i termicznych, nie po samym wyglądzie.
- Po wymianie kontroluj temperaturę i zachowanie układu pod obciążeniem.
Jeśli mam z tych zasad wybrać jedną najważniejszą, to jest nią ta: oznaczenie na diodzie SMD jest wskazówką, a nie pełną odpowiedzią. Pełna odpowiedź powstaje dopiero wtedy, gdy połączysz kod z dokumentacją, układem i realnym zastosowaniem w zasilaczu lub oprawie LED.
